Anhang C: Meßkurven

Derzeit stehen nur folgende Diagramme zur Verfügung:

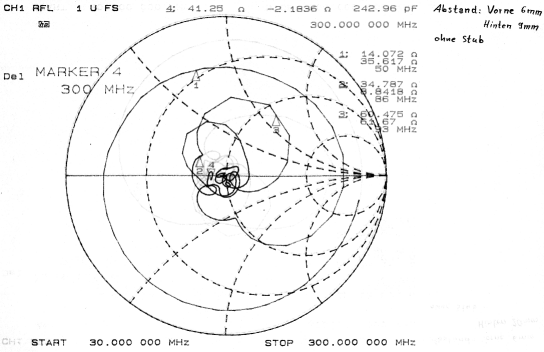

Smith-Diagramm 30-300 MHz

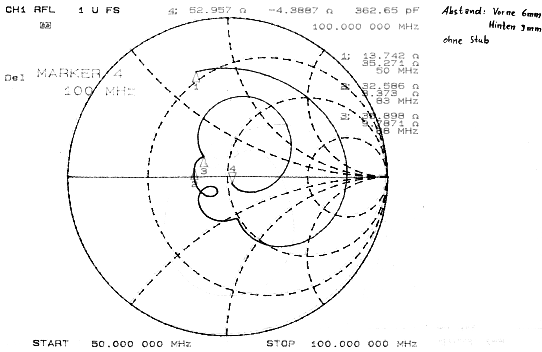

Smith-Diagramm 50-100 MHz

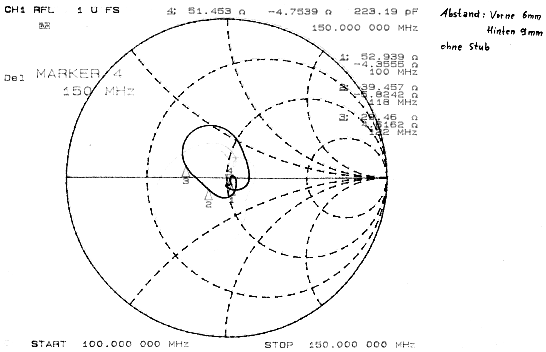

Smith-Diagramm 100-150 MHz

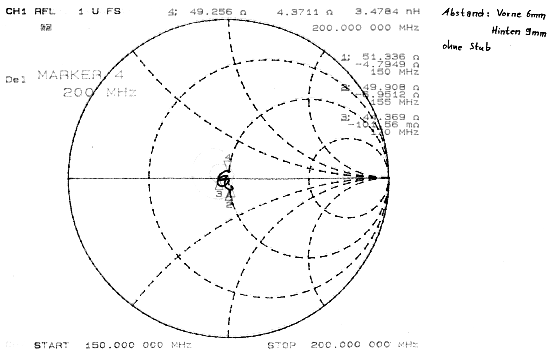

Smith-Diagramm 150-200 MHz

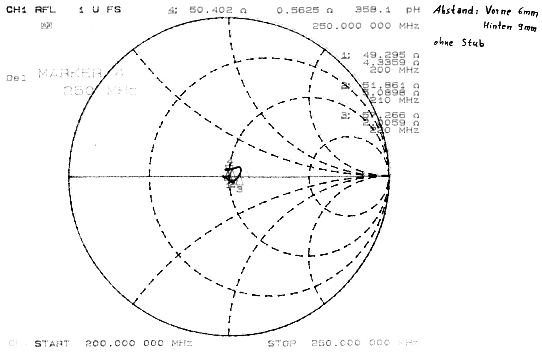

Smith-Diagramm 200-250 MHz
Smith-Diagramm 250-300 MHz

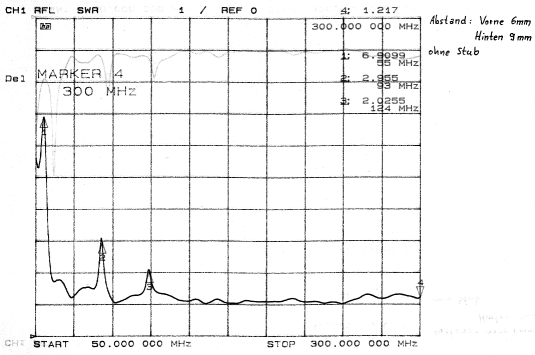

Stehwellenverhältnis 30-300 MHz

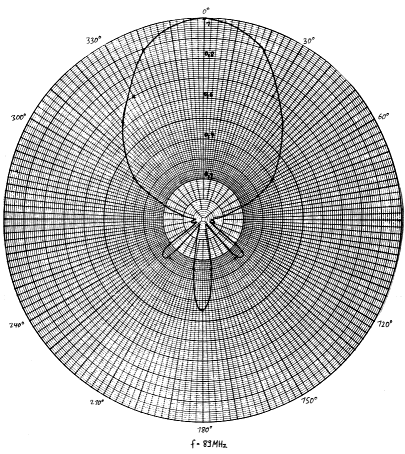

Horizontaldiagramm 89 MHz

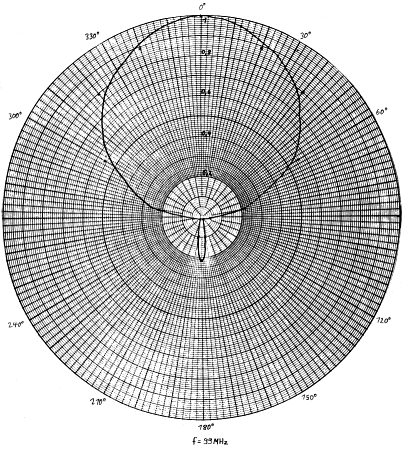

Horizontaldiagramm 99 MHz

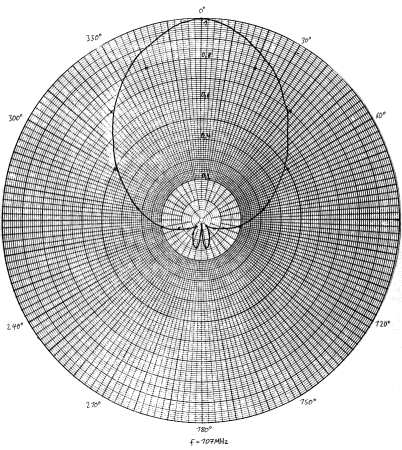

Horizontaldiagramm 107 MHz

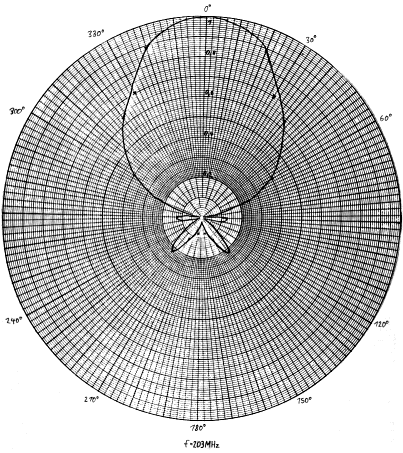

Horizontaldiagramm 203 MHz
